Altium Designer21破解版

v21.0.3
  • 软件大小:2.38 GB
  • 更新日期:2021-08-08
  • 软件语言:简体中文
  • 软件类别:行业软件
  • 软件授权:免费版
  • 软件官网:
  • 适用平台:PC

推荐理由:

本地下载文件大小:2.38 GB 高速下载需下载高速下载器,提速50%

软件介绍人气软件网友评论下载地址

为您推荐:行业软件

电路设计对于一些高端电子设备来说非常重要,而行业内的辅助设计工具更是多种多样,小编为你准备了这款Altium Designer21,这个程序为用户提供了专业的电路辅助设计功能,让用户可以在这个程序中模拟设计各种各样的电路结构,并且这个程序还为用户加入非常不错的电路板设计功能,因为区域模块的问题,很多用户都会用到一些像是电路板设计的问题,所以很多用户都可以通过这个程序实现你设计电路板的需求,而且提供了一些线路设计方面的精美案例,针对不同大小的电路板,往往一些优美的排线可以将复杂的电路结构在电路板中完美展现,而且这个程序还为用户提供了像是模拟环境的测试功能,这个功能非常重要,因为在一些行业中会有一些特殊的工作环境,通过这个程序用户就可以使用专业的环境模拟工具,让你可以通过这个程序进行环境的模拟工作,并且这个程序还提供了专业的模拟测试功能,用户可以通过这个功能进行电路单元的运行模拟功能,保证用户可以轻松你的设计理念相关处理工作,并且Altium Designer21经过几年的改良在性能方面,可以充分发挥现在各种常用设计平台的性能,为你提供最好的使用体验,所以各位用户,这个程序是你不能错过的优质设计辅助工具,欢迎各位专业用户下载使用。
Altium Designer 21破解版

Altium Designer21安装教程

1、在本站下载解压,得到Altium Designer 21.iso镜像文件。
2、使用解压软件解压或者加载镜像文件,后得到破解文件和主程序。

3、双击安装,点击next进行下一步。

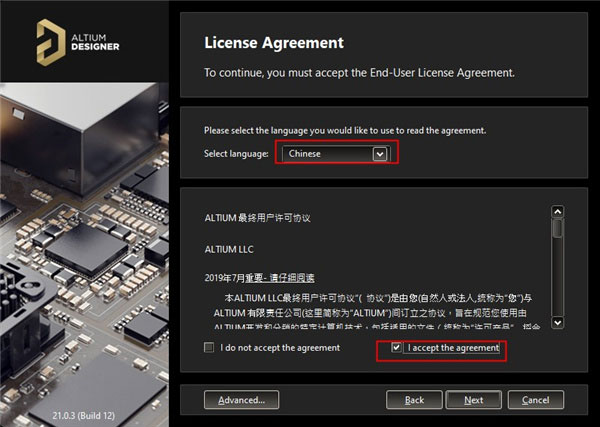

4、先在Select language栏下拉列表中选择“Chinese”,然后勾选安装协议。

5、选择软件安装路径,默认即可。

6、软件安装完成,记住不要勾选运行,直接退出向导。

7、将破解文件下的“shfolder.dll”复制到源程序安装目录下。
软件安装目录:C:\Program Files\Altium\AD21

8、打开软件,在主菜单页面点击“Add standalone license file”开始激活。

9、将会弹出一个窗口,然后打开软件初始安装包ad211 unis licewnses文件夹,找到AD20-Sandy.alf文件,单击选中它后再点击打开。

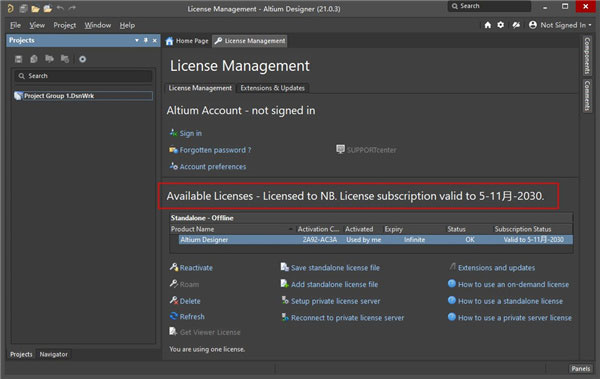

10、软件将会自动显示软件许可有效期至2030年,表示激活成功。

11、点击右上角的齿轮图标,找到General页面,勾选“Use localized resources”,将会弹出一个界面,选择OK就可以了。

12、重启软就是中文界面了,以上就是本次AD21中文破解版的软件安装教程。

软件特色

1、设计环境
通过设计过程中各个方面的数据互连(包括原理图、PCB、文档处理和模拟仿真),显着地提升生产效率。
2、可制造性设计
学习并应用可制造性设计(DFM)方法,确保您的PCB设计每次都具有功能性、可靠性和可制造性。
3、轻松转换
使用业内最强大的翻译工具轻松转换您的设计信息 — 如果没有这些翻译工具,我们的业绩增长将无法实现。
4、软硬结合设计
在全3D环境中设计软硬结合板,并确认其3D元件、装配外壳和PCB间距满足所有机械方面的要求。
5、PCB设计
通过控制元件布局和在原理图与PCB之间完全同步,轻松地操控电路板布局上的对象。
6、原理图设计
通过层次式原理图和设计复用,在一个内聚的、易于导航的用户界面中,更快、更高效地设计顶级电子产品。
7、制造输出
体验从容有序的数据管理,并通过无缝、简化的文档处理功能为其发布做好准备。

新增功能

一、 设计环境
通过设计过程中各个方面的数据互连(包括原理图、PCB、文档处理和模拟仿真),显著地提升生产效率。
1、变量支持
管理任意数量的设计变量,而无需另外创建单独的项目或设计版本。
2、一体化设计环境
Altium Designer从一开始就构建为功能强大的统一应用电子开发环境,包含完成设计项目所需的所有高级设计工具。
3、版本控制
跟踪您的设计,更改权限,并与软件的版本控制系统协作,该系统包括Git和subversion版本控制(SVN)支持。
4、实时BOM管理
ActiveBOM通过提供选定供应商的可用性和价格等元件信息为您提供自动化流程,因此绝不会有任何意外情况发生。
5、全局编辑
提供灵活而强大的全局编辑工具,触手可及。 可一次更改所有或特定元件。 多种选择工具使您可以快速查找,过滤和更改所需的元件。
二、可制造性设计
学习并应用可制造性设计(DFM)方法,确保您的PCB设计每次都具有功能性、可靠性和可制造性。
1、可制造性设计入门
了解可制造性设计的基本技巧,帮助您为成功制造电路板做好准备。
2、PCB拼版
通过使用软件进行拼版,在制造过程中保护您的电路板并显着降低其生产成本。
3、为成功的制造创建文档
通过执行完整、准确的PCB文档包,确保您的产品第一次制造就是正确的。
4、设计规则驱动的设计
应用设计规则覆盖PCB的各个方面,轻松定义您的设计需求。
5、执行DFM使您的产量最大化
通过将DFM融入数字领域以外的设计,最大限度地提高制造可靠的、高质量的电路板的机会。
6、Draftsman模板
通过在软件中直接使用Draftsman 模板,轻松满足您的设计文档标准。

三、轻松转换
转换概览
使用业内最强大的翻译工具轻松转换您的设计信息 — 如果没有这些翻译工具,我们的业绩增长将无法实现。
四、软硬结合设计
在全3D环境中设计软硬结合板,并确认其3D元件、装配外壳和PCB间距满足所有机械方面的要求。
1、定义新的层堆栈
为了支持先进的PCB分层结构,我们开发了一种新的层堆栈管理器,它可以在单个PCB设计中创建多个层堆栈。这既有利于嵌入式元器件,又有利于软硬结合电路的创建。
2、弯折线
如果它不能弯曲,柔性区域会怎样?Altium Designer包含软硬结合设计工具集。弯折线使您能够创建动态柔性区域。更棒的是,可以在3D空间中完成电路板的折叠和展开,使您可以准确地看到成品的外观。
3、层堆栈区域
设计中具有多个PCB层堆栈,但设计人员只能查看正在工作的堆栈对应的电路板的物理区域。对于这种情况,会利用其独特的查看模式–电路板规划模式。

使用教程

1、创建一个新的PCB项目
在Altium的电子设计软件中,PCB项目是指定和制造印刷电路板所需的一组设计文档(文件)。 项目文件,例如Multivibrator.PrjPCB,是一个ASCII文件,列出项目中的文档以及其他项目级设置,例如所需的电气规则检查,项目首选项和项目输出,例如打印和 CAM设置。
通过运行File»New»Project命令打开Create Project对话框,可以创建一个新项目。
与“本地项目”一样,“ 创建项目”对话框可用于创建受版本控制的项目或存储在托管内容服务器中的托管项目。使用链接可以了解有关这些类型项目的更多信息。
2、将原理图添加到项目中
下一步是向项目添加新的原理图表。
将原理图表添加到项目中,命名并保存原理图,然后保存项目。
添加原理图
打开空白原理图表时,您会注意到工作空间发生了变化。菜单栏包含新项目,带有按钮的条形变得可见,并且可能会显示“工作表”面板 – 您现在位于原理图编辑器中。每个编辑器都有自己的菜单和面板集,并支持自己的一组快捷键。
整套浮动面板可以使用 关闭面板按钮面板右上角的图标,可以通过右键单击其名称来关闭单个面板。需要时,可以通过以下方式重新打开面板 面板按钮 应用程序右下角的按钮。或者,按F4快捷键以隐藏/显示所有浮动面板。

3、设置文档选项
面板页面: 原理图文档选项
在开始绘制电路之前,最好设置适当的文档选项,包括“图纸尺寸”和“捕捉和可见”网格。
为每个原理图图纸配置文档选项,根据需要设置图纸尺寸。
除了下面可折叠部分中描述的技术外,还可以通过双击工作表边框来访问“ 文档选项”属性。
环境选项(如光标类型,选择颜色和autopan行为)在“ 首选项”对话框(工具»首选项)中配置。
配置文档选项
大多数对象的属性(包括原理图工作表(或PCB工作空间))都在“交互式属性”面板中配置。面板自动显示所选对象的属性,或者如果未选择任何对象,则会显示原理图图纸(或PCB工作区)的属性。
如果“ 属性”面板不可见,请单击 面板按钮 按钮位于应用程序的右下角,然后从出现的菜单中选择“ 属性 ”。
在“文档选项”模式下(未选择任何内容时),面板分为以下部分:“ 选择过滤器”,“ 常规”和“ 页面选项”。每个部分都可以通过部分名称旁边的小三角形打开/折叠。
对于本教程,我们需要在此处进行的唯一更改是将工作表大小设置为A4; 这是在“ 页面选项”部分中完成的。
确认Snap和Visible网格都设置为100mil。
要使文档填满查看区域,请选择查看»适合文档(快捷方式:V,D)。
选择File»Save(快捷键:F,S)保存原理图。
4、访问组件
相关文章: 有关组件和库的更多信息
安装在电路板上的真实元件在设计捕获期间表示为原理图符号,并作为电路板设计的PCB封装。
组件可以是:
直接从“ 制造商零件搜索”面板放置。该面板为您提供对功能强大的组件搜索和聚合系统的即时和最新访问,详细介绍了数千家制造商的数百万个组件,每个组件都提供实时供应链信息。许多组件都是设计就绪的,包括符号和足迹模型; 这些部分将包括 有模型图标 面板中的图标。
在本地文件库或您公司的托管内容服务器中创建和放置。搜索并通过“ 组件”面板放置这些组件。有关此方法的更多信息,请参阅 下面的“ 使用您自己的组件”部分。
